Главная > Сотовый поликарбонат > Инструкция по монтажу сотового поликарбоната

Инструкция по монтажу сотового поликарбоната

  1. 1. Основы монтажа сотового поликарбоната.
  2. 2. Нейтрализация термического расширения.
  3. 3. Рекомендуемая обрешетка. Кровля двускатного типа.
  4. 4. Рекомендуемая обрешетка. Арочная конструкция.
  5. 5. Ориентация панелей при проектировании и монтаже.
  6. 6. Резка панелей.
  7. 7. Сверление панелей.
  8. 8. Герметизация торцов панели.
  9. 9. Точечное крепление панелей.
  10. 10. Соединение панелей поликарбоната.
  11. 11. Угловое соединение панелей.
  12. 12. Примыкание к стене.
  13. 13. Сопряжение панелей в коньке.



1. Что необходимо учесть при проектировании каркаса конструкции под сотовый поликарбонат.

При устройстве покрытия из сотового поликарбоната необходимо учесть:

  • стандартные размеры панелей и их экономичный раскрой.
  • воздействие ветровых и снеговых нагрузок.
  • термическое расширение панелей.
  • допустимые радиусы изгиба панелей для арочных конструкций.
  • необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).

Стандартная ширина панелей - 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.

В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Монтаж арочной конструкции из поликарбоната

Правильный выбор шага продольных опор и поперечной обрешетки - самое важное условие надежности конструкции из сотового поликарбоната.

2. Нейтрализация термического расширения.

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.


Изменение длины (ширины) листа считается по формуле:
∆L = L x ∆T x Kr
где L - длина (ширина) панели (м)
∆T - изменение температуры (°C)
Kr = 0,065 мм/ °См - коэффициент линейного температурного расширения сотового поликарбоната.
Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.

При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Термические зазоры для панелей из поликарбоната

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел "Точечное крепление панелей")

Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

3. Рекомендуемая обрешетка для Кровли двускатного типа.

  • Минимальный уклон: 11 °
  • Оптимальный уклон: 25-30 °
Правильная обрешетка при монтаже

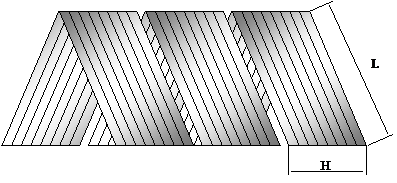

Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2).
Нагрузка, кг/м2 Расстояние между стропилами Н, мм Толщина листа, мм
6 8 10 16 25 32
150 кг/м2 700
1050
2100
1300
800
400
1600
1100
550
1800
1200
600
6000
2500
1250
6000
4500
2250
6000
5000
2500
175 кг/м2 700
1050
2100
800
-
-
1300
800
400
1600
1100
550
5000
2000
1000
6000
3500
1750
6000
4000
2000
200 кг/м2 700
1050
2100
-
-
-
800
-
-
1300
800
400
5000
1800
900
6000
3000
1500
6000
3500
1750

4. Рекомендуемая обрешетка для кровли Арочного типа.

Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм). Расстояние между дугами при монтаже



Толщина листа, мм 6 мм R, мм
нагрузка, кг/м2
900 Rmin 1000 1100 1200 1300 1500 1700 1800
60
75
90
120
1500
1300
1200
1050
1400
1200
1100
1050
1400
1100
1050
900
1300
1100
1050
800
1200
1050
900
700
1200
900
700
500
800
500
-
-
800
500
-
-
8 мм R, мм
нагрузка, кг/м2
1200 Rmin 1400 1500 1700 2000 2300 2500 2700
60
75
90
120
2000
1800
1700
1100
2000
1500
1500
1050
1800
1400
1200
1050
1700
1200
1100
900
1400
1200
1050
600
1100
1050
800
500
800
600
-
-
600
500
-
-
10 мм R, мм
нагрузка, кг/м2
1500 Rmin 1700 1800 2000 2100 2500 2700 3000
60
75
90
120
2000
2000
2000
1300
2000
1800
1700
1200
1800
1600
1500
1200
1500
1400
1400
1050
1400
1300
1200
900
1300
1050
900
700
1050
900
700
600
800
700
500
500
16мм
R, мм
нагрузка, кг/м2
2800 Rmin 2900 3000 3300 3600 3900 4200 4500
60
75
90
120
2000
1600
1400
1100
2000
1500
1200
1050
1800
1400
1200
900
1600
1200
1050
800
1400
1100
900
700
1300
1050
800
700
1200
900
700
600
1050
800
700
500



5. Ориентация панелей при проектировании и монтаже.

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

Правильное направление сот при монтаже

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции - вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Расположение сот при арочном монтаже

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

Маркированная сторона поликарбоната

    • Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.

  • Нельзя нарушать правила ориентации панелей.

Неправильная ориентация панелей поликарбоната

6. Резка панелей.



Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком

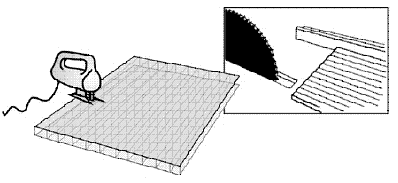

Резка панелей из поликарбоната


После резки необходимо удалить стружку из внутренних полостей панели.

7. Сверление отверстий.




Правильное сверление отверстий в поликарбонате



Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.


Характеристики сверл:
Угол заточки - 30
Угол сверления - 90-118
Скорость резания - 10-40 м/мин.
Скорость подачи - 0,2-0,5 мм/об.

8. Герметизация торцов панели.



Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние - перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.

В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:




Подготовка панелей поликарбоната к монтажу



Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.




Виды торцевых профилей


Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.


Подготовка торцев панелей поликарбоната



    • Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.



    • Нельзя заклеивать торцы обычным скотчем.



  • Нельзя герметично закрывать нижние торцы панелей.



9. Точечное крепление панелей.



Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.




Термошайбы для крепления поликарбоната



Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки.

Термошайбы обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.




Точечное крепление поликарбоната



Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели - вытянутыми в длину. Рекомендуемый шаг точечного крепления - 300-400 мм.




Пример конструкции с точечным креплением



  • Нельзя жестко крепить панели.



  • Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.



  • Нельзя перетягивать саморезы.




Неправильное крепления поликарбоната



10. Соединение панелей поликарбоната.



Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.



Монтаж с помощью неразъемных профилей (HP).


Неразъемный соединительный профиль



Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.




Пример скатной конструкции из поликарбоната


Монтаж с помощью разъемных профилей (HCP).

Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней - "базы" и верхней - защелкивающейся крышки.




Разъемный соединительный профиль



Последовательность монтажа:

    • 1. В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.



    • 2. Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.



  • 3. Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки.Торец профиля рекомендуется закрыть специальной заглушкой.

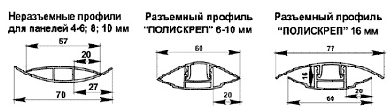

Виды соединительных профилей



11. Угловое соединение панелей.



При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями.




Угловой профиль для соединения поликарбоната



Прозрачные, тонированные: "бронза", "синий", "зеленый", "бирюза", "коричневый", "желтый", "красный", "оранжевый" и светорассеивающие "белый опал" - стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.



Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.




Примеры углового монтажа поликарбоната



12. Примыкание к стене.


При примыкании панелей к стене используйте пристенный поликарбонатный профиль.


Профиль примыкания к стене

13. Сопряжение панелей в коньке.



"Крылья" конькового поликарбонатного профиля имеют мощный захват - 40 мм - достаточный для надежного соединения панелей и их термического расширения.


Коньковое соединение панелей


При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.
